Создание графиков в Grafana на основе данных из Prometheus

Обновлено и опубликовано Опубликовано:

Источником данных для графаны могут выступать различные системы. В данной инструкции мы рассмотрим настройку отображения метрик Prometheus в Grafana. Предполагается, что соответствующие серверы у нас настроены. Для этого можно воспользоваться следующими инструкциями:

 Для достижения наших целей мы выполним:

Добавление источника данных

Кликаем по иконке Configuration - Data Sources:

Переходим к добавлению источника данных

Переходим к добавлению источника, нажав по Add data source:

Добавляем источник данных

* такая большая кнопка, как на скриншоте, будет в том случае, если мы добавляем наш первый источник данных. В противном случае эта кнопка будет маленькой.

Среди списка источников данных находим и выбираем Prometheus, кликнув по Select:

Выбираем Prometheus как источник данных

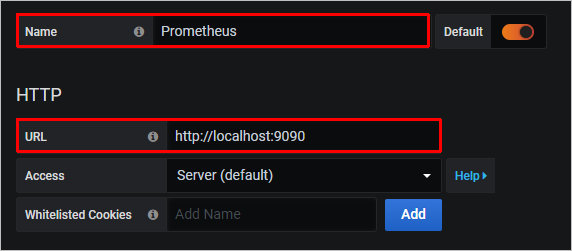

Задаем параметры для подключения к Prometheus:

Прописываем настройки для интеграции с prometheus

* в данном примере мы оставили имя Prometheus и указали в качестве адреса локальный сервер (localhost). В случае, если графана и прометеус находятся на разных серверах, необходимо указать IP-адреса сервера Prometheus.

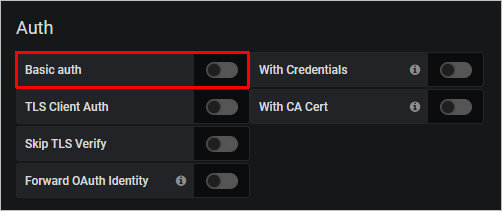

При необходимости, указываем, что необходимо авторизоваться на прометеусе:

При необходимости, задаем параметры авторизации

Сохраняем настройки, кликнув по Save & Test:

Сохраняем настройки

Если мы все сделали правильно, система покажет сообщение «Data source is working»:

Мы должны увидеть сообщение о работоспособности источника

Создание графика

Переходим по Create - Dashboard для создания новой панели:

Переходим к созданию дашборда

Выбираем Add Query:

Создаем запрос

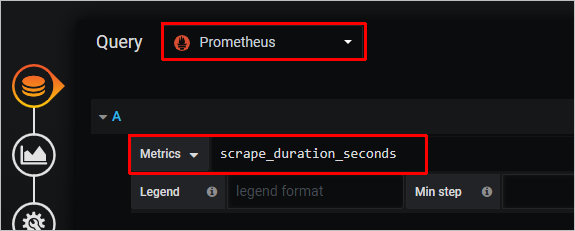

В качестве источника данных выбираем созданный ранее Prometheus:

Выбираем источник данных Prometheus и метрику, для которой хотим выводить график

Далее можно пройти по остальным пунктам, выбрав конкретные параметры и тип графика. После сохраняем настройку:

Сохраняем настройку

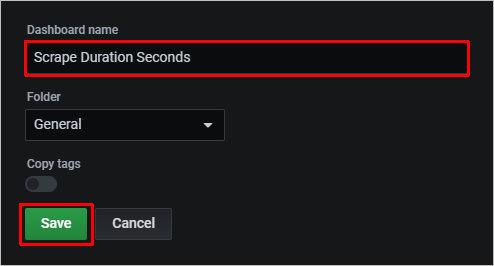

В открывшемся окне вводим название для дашборда и нажимаем по Save:

Даем название нашему дашборду

Готово. Среди панелей Grafana находим созданную и мы должны увидеть настроенный нами график.

Импорт готовых Dashboard

При подключении источника данных мы могли заметить вкладку Dashboard — на ней можно выполнить импорт готовых панелей.

Переходим в Configuration - Data Sources:

Переходим к добавлению источника данных

Мы должны увидеть созданный ранее источник — кликаем по нему, чтобы перейти к его настройкам:

Переходим к настройкам источника Prometheus

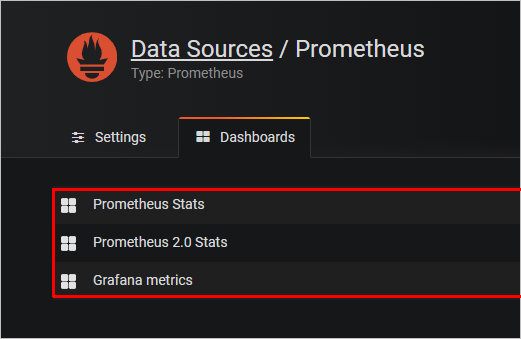

На вкладке Dashboards мы увидим список готовых панелей:

Переходим на вкладку Dashboard

... а справа от них кнопку Import:

Импортируем панели для Prometheus

Импортируем нужные нам панели и переходим к ним в соответствующем разделе Grafana.
